聚氨酯弹性体制品五颜六色、美观大方的外观靠的是着色剂。着色剂分为: 有机染料和无机颜料,有机染料大部分用于热塑性聚氨酯制品中,装饰美化注射件和挤出件。本文主要介绍的是将着色剂和聚氨酯预聚体混合,真空脱水后与事先称重完全熔融的MOCA混合反应灌注成制品。同时对比两种颜料的加入对制品性能的影响。

1　试验部分
1. 1　试验原料
聚醚多元醇(工业品,黎明化工研究院) ; TMX-DI(工业品,进口) ; 3,3’-二氯- 4,4’-二氨基二苯基甲烷(MOCA) (工业品,苏州凌云) ;炭黑(工业品) ;黑色颜料(工业品) 。
1. 2　预聚体的制备
在装有搅拌器、控温仪、真空接口的三口烧瓶中,加入定量的聚醚多元醇, 100℃真空脱水至无气泡,加入计量好的TMXD I, 100℃反应3～4h后,再真空脱水得预聚体。同时测定体系内- NCO含量。
1. 3　弹性体的制备
将上述制得的预聚体中加入计量好的颜料,在80℃下真空脱水,倒入事先计量好并完全熔融的固化剂,混匀,加速搅拌约5min 后迅速浇注到已在100℃烘箱中预热的模具中, 80℃固化24h,自然冷却至室温,脱模即得制品。
1. 4　性能测试
(1)透水系数　采用GB /T 1037 - 1988 塑料薄膜和片材透水蒸汽性试验方法(杯式法) 。
(2)体积电阻率　采用GB /T 1410 - 1989 固体绝缘材料体积电阻率和表面电阻率试验方法。

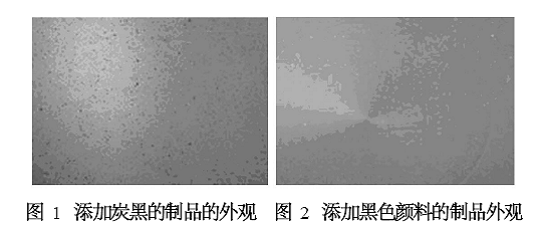

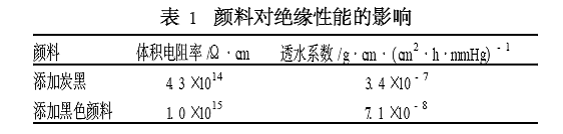

2　结果与讨论 2. 1　外观(图1、2)    从图1、2中明显可见,添加炭黑的可见碳黑颗粒,分散不均匀;添加黑色颜料的制品,分散均匀。   2. 2   颜料对绝缘及耐水性能的影响     体积电阻率也叫体积电阻、体积电阻系数,是表征电介质或绝缘材料电性能的一个重要指标。体积电阻率愈大,绝缘性能愈好。 　  由表1可以看出,添加黑色颜料的制品体积电阻率高,绝缘性能好。聚氨酯弹性体的耐水性取决于聚合物的分子结构和化学组成。其一,在聚氨酯分子结构中有酯基,所以易于水解;其二,在其结构中含有N、O原子这样的亲水基团,很易与水形成氢键,从而增加了高聚物的亲水性。其三,水通过聚氨酯时,水分子是在聚氨酯分子间隙中通过的,分子链节的柔韧性愈大,分子链的运动愈剧烈,分子间隙的质量改变越频繁,水分子就越容易通过[2] 。本试验考察了添加黑色颜料与添加炭黑后对弹性体耐水性的影响,试验证明,添加黑色颜料的透水系数低,可满足使用的要求。 3　结论 通过实验验证,添加黑色颜料后,满足用户要求的弹性体为黑色,同时也提高了其他性能,透水系数低、绝缘性能良好,可保证正常应用。
